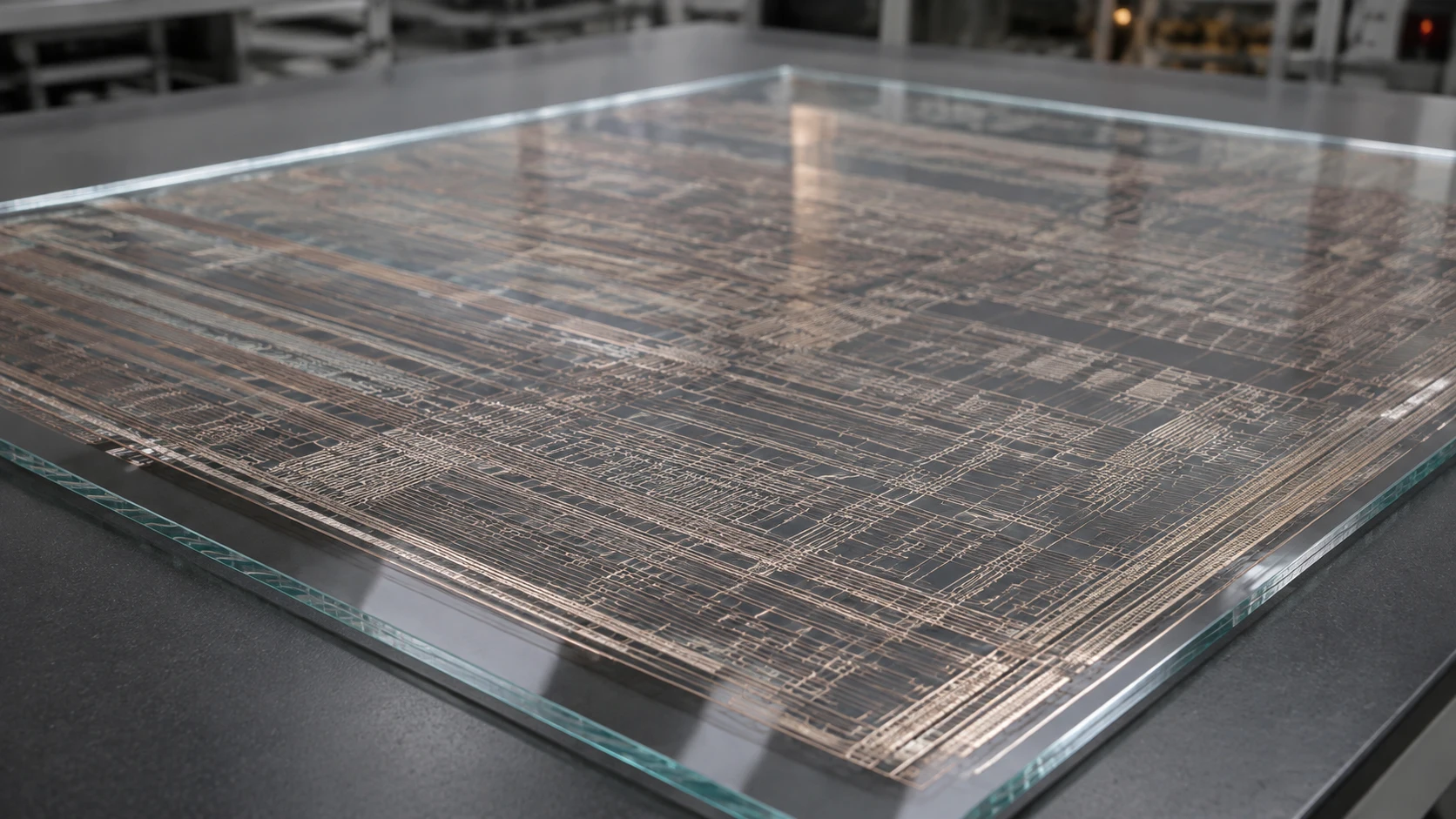

유리기판 신뢰성

평가 목적

유리기판의 신뢰성 평가는 실제 사용 환경(온도 변화, 습도, 기계적 충격)에서 기판과 패키지가 요구 수명 동안 기능을 유지하는지 검증하는 과정입니다. JEDEC(Joint Electron Device Engineering Council) 표준에 따라 가속 시험을 수행하며, 주요 시험 항목은 온도 사이클(TCT), 고온고습(HAST/THB), 전단 및 풀 테스트, 낙하 시험, 절연 저항 시험 등입니다. 유리기판은 유기기판과 물성이 근본적으로 다르므로, 기존 유기기판의 신뢰성 데이터를 그대로 적용할 수 없습니다. 유리의 취성, 금속-유리 계면의 접착 특성, CTE 불일치 패턴이 새로운 파괴 모드(failure mode)를 만들 수 있어, 유리기판 전용의 신뢰성 시험 프로토콜과 판정 기준이 필요합니다.

이 항목을 실제 자료에 적용할 때는 단일 특성만 떼어 결론을 내리지 않는 것이 중요하다. 평가 목적에 관한 결과는 유리 조성, 패널 두께, 비아와 배선의 형상, 후속 조립 조건이 함께 달라지면 같은 방향으로 재현되지 않을 수 있다. 따라서 공급사 사양서는 시험 온도와 주파수, 시편 크기, 측정 방법을 맞춘 뒤 비교하고, 개발 샘플과 고객 인증, 파일럿 생산, 양산 출하를 서로 다른 단계로 구분해야 한다. 공개 자료에 조건이 빠져 있다면 우열을 단정하기보다 확인이 필요한 항목으로 남기는 편이 안전하다.

검토 기록에는 자료의 발행 주체와 확인일, 시험 조건, 비교 대상, 아직 검증되지 않은 가정을 함께 적는다. 공정 변경 전후에는 동일한 측정법으로 결함 위치와 전기적 결과를 연결하고, 평균값뿐 아니라 분포와 가장자리 편차도 확인한다. 이런 방식은 홍보 문구와 실제 제조 가능성을 구분하고, 설계 요구가 바뀌었을 때 판단 근거를 다시 추적하는 데 도움이 된다.

열 사이클

온도 사이클 시험(TCT)은 영하 40도에서 125도(또는 영하 55도에서 125도)를 반복하여 CTE 불일치에 의한 열피로를 가속합니다. 유리기판 패키지에서는 칩과 유리 계면의 범프 전단 응력은 유기기판 대비 감소하지만, 유리와 PCB 계면의 솔더볼에서 새로운 약점이 나타날 수 있습니다. 유리 자체의 열충격 내성도 평가 대상이며, 급격한 온도 변화 시 유리 표면의 미세 결함에서 크랙이 시작될 수 있습니다. 일반적으로 1,000회 사이클 통과가 기본 요구이며, 고신뢰성 응용(자동차, 항공우주)에서는 2,000회 이상이 요구됩니다.

습열 절연

습열 시험(HAST: 130도/85%RH 또는 THB: 85도/85%RH)은 고온 고습 환경에서 절연 열화와 금속 마이그레이션을 가속합니다. 유리기판 자체는 수분 흡수율이 극히 낮아(0.01% 미만) 유기기판보다 유리하지만, 유리 위에 형성된 유기 절연층(폴리이미드, PBO)과 금속-유리 계면은 습열에 취약할 수 있습니다. 특히 금속-유리 계면의 접착력이 습열 시험 중 저하되면 박리(delamination)가 발생하고, 이는 전기적 오픈이나 절연 파괴로 이어집니다. 절연 저항 시험(SIR, Surface Insulation Resistance)에서는 인접 배선 간 절연 저항이 규정값(보통 10의8승 옴 이상) 이상을 유지하는지 확인합니다.

• HAST: 130도/85%RH, 96~192시간(가속 계수 높음)
• THB: 85도/85%RH, 1,000시간(장기 열화 관찰)
• SIR 합격 기준: 10의8승 옴 이상 유지(바이어스 인가 조건)
• 관찰 항목: 금속-유리 계면 박리, 전기화학 마이그레이션(ECM), 절연 파괴

비아 연결

TGV(유리관통전극)의 연결 신뢰성은 유리기판의 핵심 평가 항목입니다. 온도 사이클과 습열 시험 전후로 비아 저항의 변화율을 측정하고, X-ray CT와 단면 SEM으로 비아 내부의 크랙, 보이드, 접착 불량을 관찰합니다. 비아 저항 변화율이 10% 이내를 유지하면 합격으로 판정하는 것이 일반적입니다. 구리-유리 계면에서의 열기계적 피로는 구리의 소성 변형과 유리의 취성 파괴가 결합된 복합 파괴 모드를 보이며, 이는 구리-실리콘(TSV)과는 다른 거동입니다.

이 항목을 실제 자료에 적용할 때는 단일 특성만 떼어 결론을 내리지 않는 것이 중요하다. 비아 연결에 관한 결과는 유리 조성, 패널 두께, 비아와 배선의 형상, 후속 조립 조건이 함께 달라지면 같은 방향으로 재현되지 않을 수 있다. 따라서 공급사 사양서는 시험 온도와 주파수, 시편 크기, 측정 방법을 맞춘 뒤 비교하고, 개발 샘플과 고객 인증, 파일럿 생산, 양산 출하를 서로 다른 단계로 구분해야 한다. 공개 자료에 조건이 빠져 있다면 우열을 단정하기보다 확인이 필요한 항목으로 남기는 편이 안전하다.

검토 기록에는 자료의 발행 주체와 확인일, 시험 조건, 비교 대상, 아직 검증되지 않은 가정을 함께 적는다. 공정 변경 전후에는 동일한 측정법으로 결함 위치와 전기적 결과를 연결하고, 평균값뿐 아니라 분포와 가장자리 편차도 확인한다. 이런 방식은 홍보 문구와 실제 제조 가능성을 구분하고, 설계 요구가 바뀌었을 때 판단 근거를 다시 추적하는 데 도움이 된다.

균열 충격

유리기판의 기계적 신뢰성은 굽힘 시험(3점/4점 굽힘)과 낙하 시험(drop test)으로 평가합니다. 유리의 굽힘 강도는 표면과 가장자리의 결함 상태에 크게 의존하며, 화학 강화 처리 여부에 따라 2~5배 차이가 날 수 있습니다. 낙하 시험(JEDEC JESD22-B111, 1,500G/0.5ms)에서는 유리 자체의 파손보다 솔더 조인트의 크랙이 먼저 발생하는 경우가 많지만, 유리 가장자리에 결함이 있으면 유리 파단이 먼저 올 수 있습니다. 핸드헬드 기기 적용 시에는 낙하 시험이 특히 중요하며, 유리 에지 보호 구조(코팅, 스티프너)가 필수적입니다.

시험 결과 해석 주의

학회에서 발표된 유리기판 신뢰성 시험 결과는 특정 유리 조성, TGV 사양, 배선 구조, 언더필 재료 조합에서 얻은 것입니다. 다른 설계 조건에서는 파괴 모드와 수명이 달라질 수 있으므로, 자사 설계에 적용 시 동일 조건의 시험 검증이 필요합니다.

결과 비교

유리기판과 유기기판의 신뢰성 시험 결과를 비교할 때 주의해야 할 점입니다.

1. 동일 시험 조건에서 비교해야 합니다(온도 범위, 습도, 바이어스 전압)
2. 패키지 구조(칩 크기, 범프 피치, 언더필 유무)가 다르면 직접 비교가 어렵습니다
3. 유리기판의 파괴 모드는 유기기판과 다르므로, 합격 여부만이 아닌 파괴 메커니즘 분석이 중요합니다
4. 양산 수율과 신뢰성은 별개이며, 신뢰성 통과가 양산 가능을 의미하지는 않습니다

이 항목을 실제 자료에 적용할 때는 단일 특성만 떼어 결론을 내리지 않는 것이 중요하다. 결과 비교에 관한 결과는 유리 조성, 패널 두께, 비아와 배선의 형상, 후속 조립 조건이 함께 달라지면 같은 방향으로 재현되지 않을 수 있다. 따라서 공급사 사양서는 시험 온도와 주파수, 시편 크기, 측정 방법을 맞춘 뒤 비교하고, 개발 샘플과 고객 인증, 파일럿 생산, 양산 출하를 서로 다른 단계로 구분해야 한다. 공개 자료에 조건이 빠져 있다면 우열을 단정하기보다 확인이 필요한 항목으로 남기는 편이 안전하다.

검토 기록에는 자료의 발행 주체와 확인일, 시험 조건, 비교 대상, 아직 검증되지 않은 가정을 함께 적는다. 공정 변경 전후에는 동일한 측정법으로 결함 위치와 전기적 결과를 연결하고, 평균값뿐 아니라 분포와 가장자리 편차도 확인한다. 이런 방식은 홍보 문구와 실제 제조 가능성을 구분하고, 설계 요구가 바뀌었을 때 판단 근거를 다시 추적하는 데 도움이 된다.
