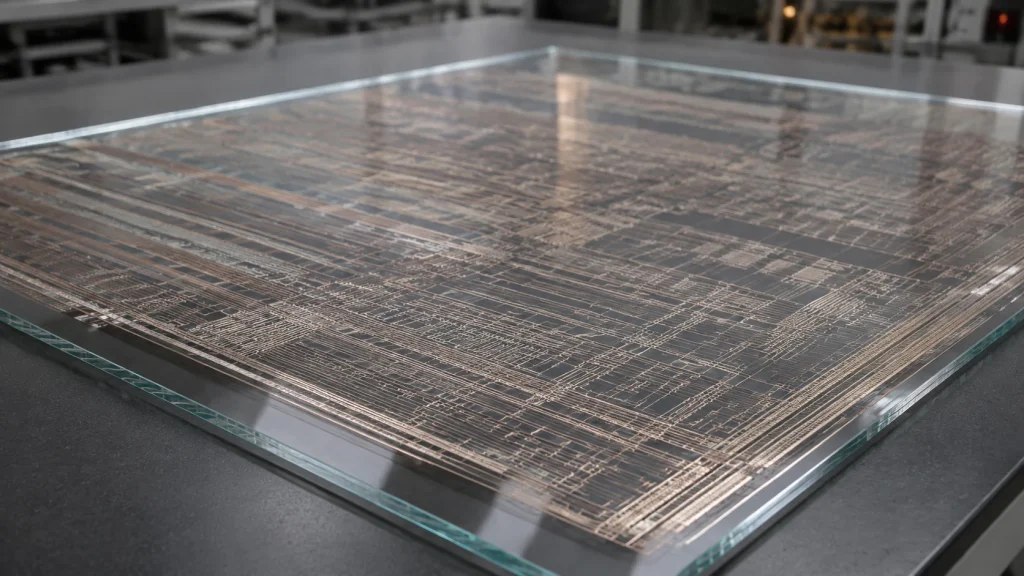

유리기판 장점 대표 이미지

핵심 요약

유리기판의 장점은 치수 안정성, 고주파 특성, 대면적 가공 가능성, 미세 배선 설계 자유도로 요약됩니다. 다만 각 장점에는 실현 전제 조건이 있으며, 무조건적 우위가 아닌 조건부 강점임을 이해해야 합니다.

사용 조건

유리기판의 장점을 논하기 전에, 이 장점들이 실현되는 전제 조건을 먼저 짚어야 합니다. 유리기판의 기술적 우위는 모든 반도체 패키징에 일괄 적용되는 것이 아니라, 대면적·고밀도·고주파라는 특정 조건에서 두드러집니다. 기존 유기기판이 이미 충분한 성능을 제공하는 중저밀도 패키지에서는 유리기판의 장점이 상대적으로 약해지고, 비용과 양산 인프라 부족이라는 단점이 부각됩니다. 따라서 ‘유리기판이 유기기판보다 좋다’는 단순 비교는 부정확하며, ‘어떤 조건에서 유리기판이 유리한가’를 분석하는 것이 올바른 접근입니다. 이하에서 설명하는 각 장점은 해당 장점이 유효한 조건과 전제를 함께 명시합니다.

이 항목을 실제 자료에 적용할 때는 단일 특성만 떼어 결론을 내리지 않는 것이 중요하다. 사용 조건에 관한 결과는 유리 조성, 패널 두께, 비아와 배선의 형상, 후속 조립 조건이 함께 달라지면 같은 방향으로 재현되지 않을 수 있다. 따라서 공급사 사양서는 시험 온도와 주파수, 시편 크기, 측정 방법을 맞춘 뒤 비교하고, 개발 샘플과 고객 인증, 파일럿 생산, 양산 출하를 서로 다른 단계로 구분해야 한다. 공개 자료에 조건이 빠져 있다면 우열을 단정하기보다 확인이 필요한 항목으로 남기는 편이 안전하다.

검토 기록에는 자료의 발행 주체와 확인일, 시험 조건, 비교 대상, 아직 검증되지 않은 가정을 함께 적는다. 공정 변경 전후에는 동일한 측정법으로 결함 위치와 전기적 결과를 연결하고, 평균값뿐 아니라 분포와 가장자리 편차도 확인한다. 이런 방식은 홍보 문구와 실제 제조 가능성을 구분하고, 설계 요구가 바뀌었을 때 판단 근거를 다시 추적하는 데 도움이 된다.

치수 안정성

유리기판의 가장 핵심적인 장점은 치수 안정성(dimensional stability)입니다. 유리의 CTE(3~8ppm/°C)는 실리콘 칩(2.6ppm/°C)에 가까워, 칩을 기판에 플립칩 접합할 때 온도 변화에 따른 상대 변위가 유기기판(CTE 12~17ppm/°C) 대비 현저히 작습니다. 이로 인해 범프 피치를 줄이고(미세 피치 본딩) 칩 면적을 키울 수 있으며, 솔더 조인트의 열피로 수명이 연장됩니다. 또한 유리는 유기기판과 달리 수분 흡수가 거의 없어(< 0.01%), 습도 변화에 따른 치수 변동이 무시할 수 있는 수준입니다. 이 특성은 미세 배선(L/S 5μm 이하)의 포토 정렬 정밀도를 확보하는 데 결정적입니다.

치수 안정성 지표 유리기판 유기기판 실리콘
CTE(ppm/°C) 3~8 12~17 2.6
수분 흡수율(%) < 0.01 0.1~0.3 0
TTV(μm) < 1 5~15 < 1
열처리 후 치수 변화 극소 수 ppm 극소
유리기판 장점 기술 설명 이미지

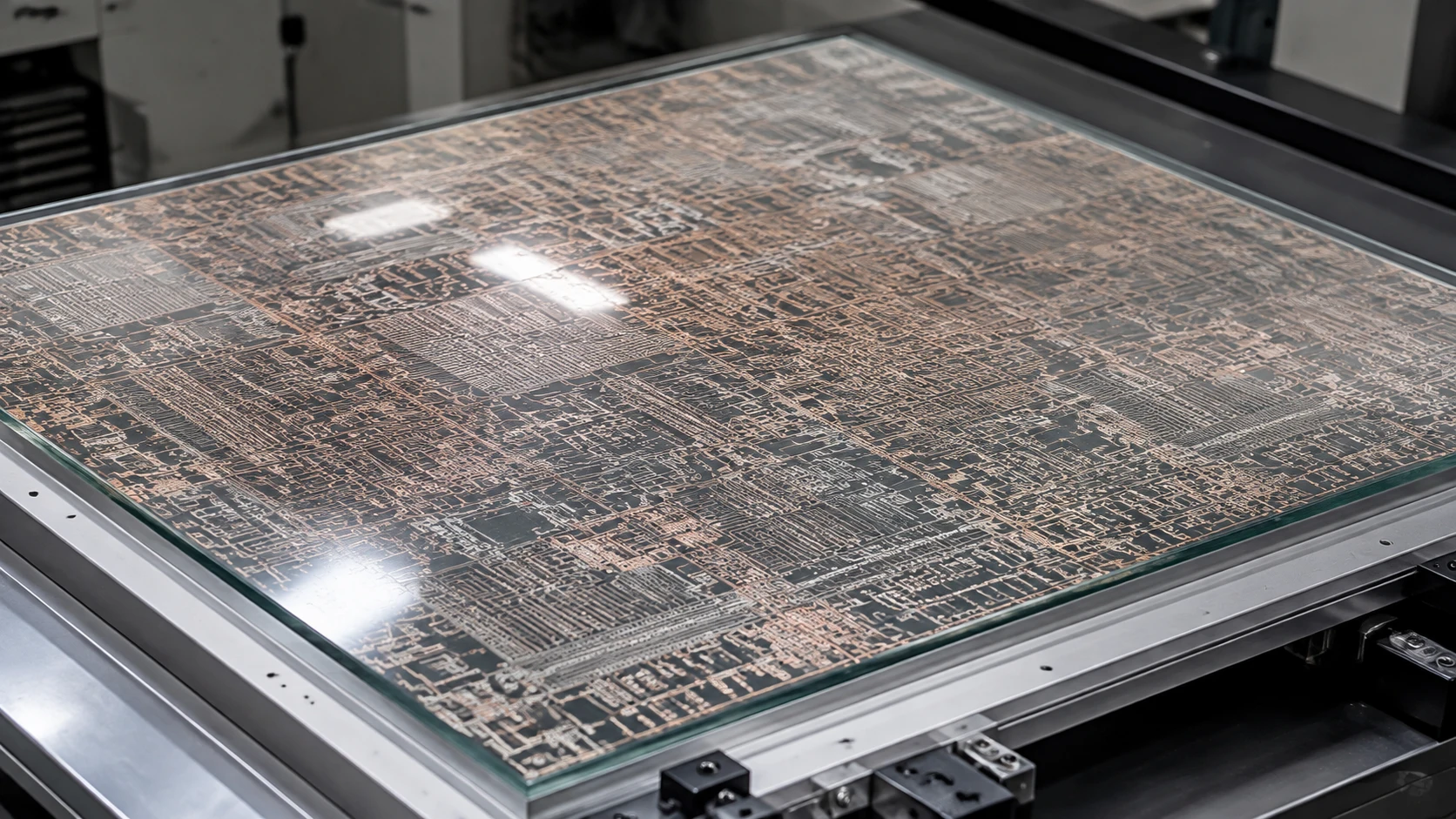

넓고 평탄한 유리 패널의 정밀 구조 (설명용 이미지)

고주파 특성

유리는 유전손실(Df)이 0.003~0.007로 낮고, 주파수에 따른 Dk 변동이 작아 고주파 신호 전달에 유리합니다. 28GHz 이상 밀리미터파 대역에서 유기기판은 수지의 유전손실 증가와 유리섬유 직물의 불균일한 유전 특성이 문제가 되지만, 유리기판은 소재 자체가 균질(homogeneous)하여 이러한 문제가 발생하지 않습니다. 이는 5G/6G 통신 모듈, 레이더 센서, 고속 인터커넥트에서 신호 무결성(SI)과 전력 무결성(PI)을 동시에 확보하는 데 기여합니다. 다만 유리의 Dk(4.5~6.5)가 저유전 유기기판(Dk 3.2~3.5)보다 높으므로, 전송선 설계 시 선폭 조절이 필요합니다.

  • Df 안정성: 1~40GHz에서 Df 변동 < 0.001(유리) vs. 0.002~0.005(유기)
  • 소재 균질성: 유리는 비정질(amorphous) 구조로 방향에 따른 유전 특성 변화 없음
  • 수분 영향: 유기기판은 흡습 시 Dk/Df가 증가하지만, 유리는 거의 변화 없음
  • 표면 조도: 유리의 낮은 조도는 전송선의 도체 손실(conductor loss) 저감에 기여

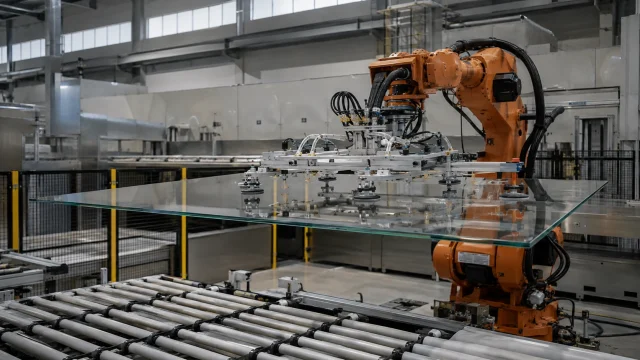

대면적 가공

유리기판은 디스플레이 산업의 대형 패널 가공 기술을 활용할 수 있어, 실리콘 웨이퍼 기반 인터포저의 면적 제한을 극복할 잠재력이 있습니다. 300mm 실리콘 웨이퍼에서는 인터포저 1개의 면적이 제한되지만, 유리 패널에서는 더 큰 인터포저를 직접 가공하거나, 동일 패널에서 더 많은 기판을 확보할 수 있습니다. 이는 칩렛 수가 증가하면서 인터포저 면적이 커지는 추세에 부합합니다. 다만 대면적 유리 가공의 실제 수율은 아직 양산 수준에서 검증되지 않았으며, 패널 크기가 커질수록 TGV·배선·검사의 균일도 확보가 어려워지는 기술적 과제가 있습니다.

가공 방식 최대 면적 단위면적당 비용(상대) 성숙도
300mm 웨이퍼 ~707cm² 높음(기준) 양산
유리 패널(300×300) ~900cm² 잠재적 낮음 개발~파일럿
유리 패널(510×515) ~2,600cm² 잠재적 매우 낮음 연구

설계 자유도

유리기판은 높은 표면 평탄도와 치수 안정성 덕분에 미세 배선 설계의 자유도가 넓습니다. L/S 2μm 이하의 초미세 배선, 40μm 이하 피치의 TGV, 다층(4~6층 이상) 빌드업 구조가 이론적으로 가능하며, 이는 칩렛 간 고밀도 인터커넥트에 필수적인 사양입니다. 또한 유리의 광학적 투명성은 정렬(alignment) 공정에서 양면 동시 관찰을 가능하게 하여, 상하면 배선의 정밀 정렬에 유리합니다. 광도파로(optical waveguide)를 유리 기판 내에 직접 형성할 수 있는 가능성도 연구되고 있어, 전기-광 하이브리드 인터포저로의 발전 가능성이 열려 있습니다.

유리기판 장점 기술 설명 이미지
유리기판의 미세 배선 구조 관찰 (설명용 이미지)

장점의 전제 조건

위에서 설명한 각 장점은 해당 조건이 충족될 때 유효합니다. 치수 안정성은 유리 원판 품질(TTV, 표면 조도)이 확보되어야 하며, 대면적 가공은 균일한 TGV·배선 공정이 전제됩니다. 학회 발표의 수치와 양산 환경의 재현성은 별도 검증이 필요합니다.

제한 조건

유리기판의 장점을 적용할 때 인식해야 할 제한 조건도 있습니다. 유리는 취성 소재이므로 핸들링 과정에서의 파손 리스크가 유기기판보다 높고, 이에 따른 양산 수율 손실이 예상됩니다. 열전도율이 낮아(~1W/m·K) 자체적인 열 확산 기능이 약하며, 별도 열 관리 구조가 필요합니다. 기존 유기기판 생산 라인의 장비를 직접 전용하기 어려워, 초기 투자 비용이 높습니다. 따라서 유리기판의 장점이 비용과 양산성의 불리함을 상쇄할 수 있는 고부가가치 응용(AI 가속기, 고성능 서버)이 초기 시장이 될 것으로 보입니다.

  1. 취성: 핸들링·운송·조립 시 파손 방지 자동화 필요
  2. 열전도율: TGV 구리 비아와 외부 히트 스프레더로 보완
  3. 장비 호환: 신규 장비 투자 또는 기존 장비 개조 필요
  4. 비용: 초기 단가 높으나, 대면적 패널 양산 시 원가 하락 기대

이 항목을 실제 자료에 적용할 때는 단일 특성만 떼어 결론을 내리지 않는 것이 중요하다. 제한 조건에 관한 결과는 유리 조성, 패널 두께, 비아와 배선의 형상, 후속 조립 조건이 함께 달라지면 같은 방향으로 재현되지 않을 수 있다. 따라서 공급사 사양서는 시험 온도와 주파수, 시편 크기, 측정 방법을 맞춘 뒤 비교하고, 개발 샘플과 고객 인증, 파일럿 생산, 양산 출하를 서로 다른 단계로 구분해야 한다. 공개 자료에 조건이 빠져 있다면 우열을 단정하기보다 확인이 필요한 항목으로 남기는 편이 안전하다.

검토 기록에는 자료의 발행 주체와 확인일, 시험 조건, 비교 대상, 아직 검증되지 않은 가정을 함께 적는다. 공정 변경 전후에는 동일한 측정법으로 결함 위치와 전기적 결과를 연결하고, 평균값뿐 아니라 분포와 가장자리 편차도 확인한다. 이런 방식은 홍보 문구와 실제 제조 가능성을 구분하고, 설계 요구가 바뀌었을 때 판단 근거를 다시 추적하는 데 도움이 된다.
